ZCG-300 通信网关的上行通信功能强大，主要与 EMS 的 SCADA 和协调控制器通信，支持 IEC61850 MMS 和 GOOSE、IEC104 等通信协议。与 SCADA 通信主要采用 IEC104 和 MMS 协议，与协调控制器通信采用 GOOSE 协议。由于 GOOSE 协议对实时性要求较高，网关通过实时裸核运行 RT-Thread 实时系统处理该协议，确保毫秒级实时性。此外，网关支持根据下行数据点表自动转换生成 IEC61850 模型文件，这一功能大幅提升了不同工程需求的配置效率，减少了人工配置的工作量和出错率，使通信系统的搭建和调试更加便捷高效。绝缘电阻≥20MΩ，介电强度 500V 耐压 1min 无异常，绝缘性能符合要求。宁夏ZCG-125电力通信网关技术参数

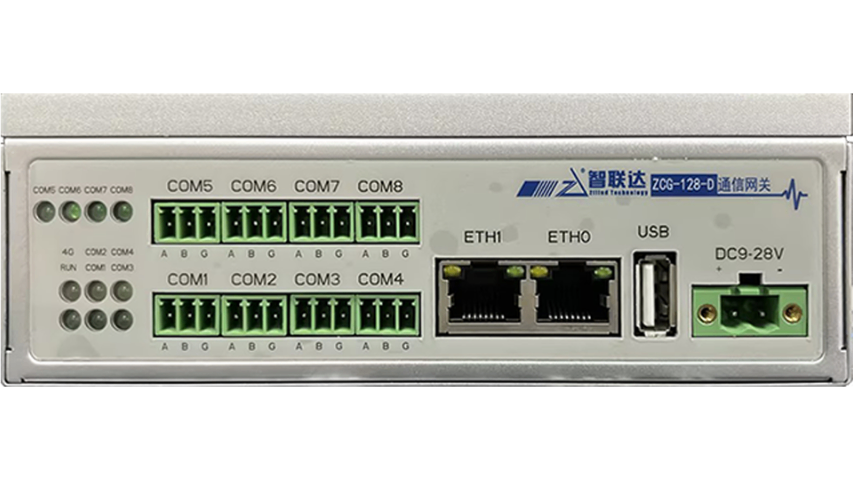

ZCG-128 是基于工业级 Cortex-A7 处理器的无风扇通信网关，其主频高达 800MHz，配备 512MB DDR3 内存和 8GB eMMC 板载存储，在拥有强大运算能力的同时，保持了低功耗特性。该网关设计了单路 AC220V/DC220V 交直流电源输入方案，为适应复杂工业现场要求，增加了过流、过压、浪涌和反接保护措施。功能方面，它配备 2 路 10/100M 自适应工业以太网接口、1 路 4G 接口、1 路 USB 接口，便于用户实现远程监控应用，是面向工业现场信号采集和对现场及远程设备控制的理想选择。其箱体采用钢板结构，外形小巧且兼顾强固性，无风扇设计保证主机能长时间可靠运行于工业现场。福建GOOSE电力通信网关设备工频磁场 100A/m、电压暂降和短时中断等试验均合格，适应复杂电网环境。

ZCG-300 PCS 通信网关是南京智联达科技有限公司针对性开发的产品，旨在解决大规模储能电站中 PCS 的通信协议转换问题。新能源大规模开发利用受限于发电的波动性和间歇性，而电池储能系统能发挥负荷调节等功能，在新能源发电电源出口侧安装储能电站可平抑功率波动。但大规模储能电站 PCS 数量多，存在不同通信协议与电网系统的通信问题，相关技术规范要求 PCS 支持 IEC61850 GOOSE 快速协议以实现与储能协调控制器的快速通信。ZCG-300 通信网关应运而生，可将 PCS 的数据通过 CAN 协议、Modbus RTU/TCP 等转换为 GOOSE 协议，还支持转换为 IEC61850 MMS 协议和 IEC104 协议，既能一对一协议转换，也能多对一转换，单集装箱部署一台即可满足需求。

ZCG-128通信网关安装与调试。1，拆除运输包装在进行外观检查前，首先需要拆除产品的运输包装。拆除过程中要小心操作，避免因用力不当损坏设备。需按照包装上的指示或常规的拆包方式，逐步去除包装材料，确保设备在拆除包装的过程中不会受到磕碰、挤压等伤害，为后续的外观检查做好准备。2，检查装置外观拆除包装后，如外壳是否有划痕、变形、裂缝等。同时核对装置的铭牌信息，查看是否与订购型号等信息一致。检查屏内接线，看使用导线的线径是否满足工程需要，有无连接错误。检查各类标签，包括端子标签、套管标签、指示灯标签等，确保标识符合工程需求。还要检查接地电缆，确认接地端子是否通过接地电缆可靠连接到接地铜排上，保障设备接地良好。3，检查所有的项目是否和交付文档内容一致根据交付文档，对装置包含的所有软件功能进行检查，确保实际设备的软件功能与文档中描述的一致。逐一核对各项功能是否存在、是否能正常开启等，避免出现功能缺失或与文档不符的情况，确保设备符合订购要求和使用需求。4 通过对设备的各项功能进行初步测试，查看设备是否能正常启动、指示灯是否正常亮起等，判断设备在运输过程中是否因颠簸、碰撞等导致内部元件损坏，确保设备能正常运行。上传调度功能将信息点上传到 104 端口设备，实现数据的集中管理与调度。

在下行通信方面，ZCG-300 通信网关主要与 PCS 进行通信，支持 PCS 常用的 Modbus RTU/TCP 和 CAN 等协议，能很好地适配 PCS 的通信需求。网关支持组态化配置下行通信接口和协议的通信参数，用户可根据实际工程情况灵活设置，满足不同 PCS 设备的通信要求。这种组态化配置方式操作简便，无需复杂的编程知识，降低了配置难度，使技术人员能快速完成通信参数的设置，确保网关与 PCS 之间通信的顺畅和稳定，为储能电站的正常运行提供了可靠的通信保障。浪涌测试中，线对线 ±0.5kV、线对地 ±1kV 等条件下均合格，耐冲击性好。湖南变电站电力通信网关技术参数

配置工程前需收集网口 IP、下行设备参数、串口连接及协议相关信息。宁夏ZCG-125电力通信网关技术参数

报文监视功能是工程调试的重要工具，使用前需确保全局变量配置正确。通过通讯管理机配置软件中的报文监视按钮打开工具，加载工程后点击启动按钮，在左侧结构图中点击想要监视的设备或端口，右侧报文显示窗口会显示该设备的报文。黄色报文为网关下发的查询报文，蓝色报文为设备返回的响应报文，右下角通信状态为绿色时表示监视正常。该功能能实时显示报文交互情况，帮助技术人员分析通信过程，定位通信故障，确保网关与其他设备之间的通信正常。宁夏ZCG-125电力通信网关技术参数

南京智联达科技有限公司在同行业领域中，一直处在一个不断锐意进取，不断制造创新的市场高度，多年以来致力于发展富有创新价值理念的产品标准，在江苏省等地区的仪器仪表中始终保持良好的商业口碑，成绩让我们喜悦，但不会让我们止步，残酷的市场磨炼了我们坚强不屈的意志，和谐温馨的工作环境，富有营养的公司土壤滋养着我们不断开拓创新，勇于进取的无限潜力，南京智联达科技供应携手大家一起走向共同辉煌的未来，回首过去，我们不会因为取得了一点点成绩而沾沾自喜，相反的是面对竞争越来越激烈的市场氛围，我们更要明确自己的不足，做好迎接新挑战的准备，要不畏困难，激流勇进，以一个更崭新的精神面貌迎接大家，共同走向辉煌回来！
