储能协调控制器是一种具备监测并网点的电压、频率和功率，可接受调度和电化学储能电站监控系统的调控指令，对储能电站全站PCS统一快速协调控制，实现整站一次调频、动态无功调压等控制功能的装置。储能协调控制器安装于储能电站，位于EMS（储能监控系统）与 PCS（储能变流器）之间（如图1-1），主要用于协调控制储能电站的多台PCS，实现快速功率跟踪响应、辅助调频、辅助调压等高级控制功能。可以完成对储能电站所有PCS的快速同步调节，提高储能电站在一次调频、源网荷互动、动态无功电压响应等方面的性能，保证电网的安全稳定运行。作为储能系统的指挥中枢，储能协调控制器是储能电站的中心设备，肩负着电站设备功率协调控制和信息交互等作用。储能协调控制器减少电网线损，通过优化潮流分布提升能源传输效率。青海高性能储能协调控制器规格尺寸
ZAC-112储能协调控制器无功功率控制——动态调压控制。动态无功调压控制时的无功功率调节量可根据电压偏差及系统阻抗或者电压调差率进行计算获得，通过调节控制使电压合格。根据电压调差率计算无功调节量的计算如下：ΔQ=-ΔU/(UN×δU%)*QN其中：ΔU为实际电压与电压定值的偏差，偏高为正值。UN、QN为额定电压和系统额定无功功率。δU%为电压调差率参数，对应系统无功发出额定无功对应的电压变化量百分数。ΔQ表示发出无功功率出力的调节量。负号表示电压偏高减少无功出力，正号表示电压偏低增加无功出力。当系统中配置了系统阻抗参数时（大于0值），则可依据系统阻抗参数进行计算电压偏差对应所需的无功调节量，公式如下：ΔQ=(ΔU×U1/ZS+Q0×ΔU/U0)式中：ΔU=U1-U0；U1、U0为电压目标定值及电压实时值Q0为当前无功功率出力；ZS为系统阻抗；ΔQ表示发出无功功率出力的调节量。山西储能协调控制器公司它适应电网峰谷电价政策，引导储能在低价时段充电，降低运营成本。
储能协调控制器一次调频在线监测逻辑。储能站一次调频装置通过网关机与调度主站进行一次调频在线监测信号交互，当接收到一次调频进入测试信号后，一次调频功能切换到测试模式，一次调频功能退出实际运行，不再对电网频率的变化产生响应。在一次调频进入测试状态下，调度主站系统下发“一次调频负荷测试模拟频率”或“一次调频增（减）负荷测试”信号进行一次调频性能远方测试，储能站一次调频装置根据测试频率进行一次调频负荷响应。在一次调频进入测试状态下，调度主站系统下发“一次调频特性参数测试”信号进行一次调频特性参数测试，储能站一次调频装置中的模拟频率信号以0.005Hz/秒的速率从49.7Hz变化到50.3Hz，一次调频特性参数测试过程中实际一次调频负荷指令始终保持为0。一次调频模拟频率和一次调频负荷指令信号通讯送至调度主站系统，根据两个信号的函数关系，得出储能站设置的一次调频有功-频率下垂特性函数，并实时获取一次调频死区、一次调频限幅、调差系数等参数。

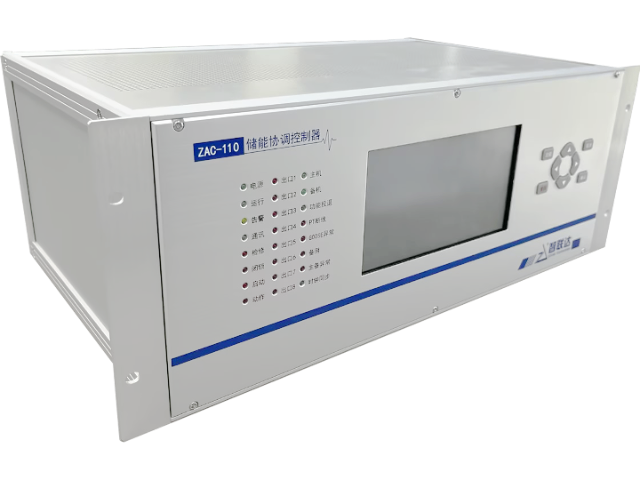

ZAC-110储能协调控制器遥测功能。遥测量通过PT/CT将二次侧的电压/电流量转换成相应的弱电压信号后，进入16位A/D转换芯片进行采集，现场标准二次电压（100V）和电流（5A或1A）经高精度PT、CT隔离变换成弱信号，经模数转换器（A/D）送入CPU处理模块进行计算处理。直接采集六段电压（Ua1~6、Ub1~6、Uc1~6）；六段电流（Ia1~6、Ib1~6、Ic1~6）。计算得到的遥测量：1，总及分相有功功率（P、Pa、Pb、Pc）；,2，总无功功率(Q)；3，总功率因数(cosφ)；4，总视在功率(S)；5，频率(Fr)；6，电流电压相位；7，电流、电压的1~13次谐波。装置具有遥测死区设置功能，可灵活设置遥测值的死区系数，死区门槛=死区系数*额定值，当遥测变化量大于死区门槛时，才通信上送主站。ZAC-110储能协调控制器可以通过智能化的管理和调度，极大可能地发挥储能系统的优势，提高能源利用效率。
ZAC-110储能协调控制器双机切换功能。装置具备四种状态：主机、备机、检修、故障，主机和备机状态支持远方设定。主机、备机、检修状态支持人工切换和自动切换。1)“主机状态”表示当前为主运状态，装置所有功能及通讯状态正常，承担全站PCS暂态控制功能和稳态控制指令转发功能；2)“备机状态”表示当前为热备用状态，装置能够接收PCS上送数据并处理，正常上送实时数据，但不承担控制调节功能，不响应稳态控制命令，不向外发送GOOSE控制命令；3)“检修状态”表示当前装置检修压板投入，处于检修测试状态；4)“故障状态”表示当前装置由硬件或软件异常为不可用状态，处于故障状态时不上送测量数据，不响应远方遥控命令。同时不能切换为备用或运行状态。主备装置间具备相同的模型、参数、配置。同一时刻只有一台控制器为“运行状态”，装置在进行人工或自动切换时，要保证数据不丢失，两台装置相互监视对方状态。储能协调控制器助力能源互联网建设，实现能源跨区域优化配置与流动。青海高性能储能协调控制器规格尺寸
协调储能参与电网调相，改善电压质量，提升电力系统运行稳定性。青海高性能储能协调控制器规格尺寸
ZAC-110储能协调控制器动态无功调压控制。动态无功调压控制时的无功功率调节量可根据电压偏差及系统阻抗或者电压调差率进行计算获得，通过调节控制使电压合格。根据电压调差率计算无功调节量的计算如下：ΔQ=-ΔU/(UN×δU%)*QN其中：ΔU为实际电压与电压定值的偏差，偏高为正值。UN、QN为额定电压和系统额定无功功率。δU%为电压调差率参数，对应系统无功发出额定无功对应的电压变化量百分数。ΔQ表示发出无功功率出力的调节量。负号表示电压偏高减少无功出力，正号表示电压偏低增加无功出力。当系统中配置了系统阻抗参数时（大于0值），则可依据系统阻抗参数进行计算电压偏差对应所需的无功调节量，公式如下：ΔQ=(ΔU×U1/ZS+Q0×ΔU/U0)式中：ΔU=U1-U0；U1、U0为电压目标定值及电压实时值Q0为当前无功功率出力；ZS为系统阻抗；ΔQ表示发出无功功率出力的调节量。青海高性能储能协调控制器规格尺寸
