通信网关德安装环境与尺寸要求。安装 ZCG-300 通信网关时，需确保安装现场的机械和电气环境条件符合技术参数要求。应避免灰尘、潮湿、快速温变、电气振动和冲击、强电磁场等极端条件，以保证设备的正常运行和使用寿命。设备的尺寸为 440×205×44mm，安装时需根据第 4 章中的结构尺寸图进行操作，确保有足够的安装的空间，且安装位置便于接线和维护。合理的安装环境和正确的安装尺寸是设备稳定运行的基础，能减少环境因素对设备的影响。静电放电试验中，空气放电 ±8kV、接触放电 ±6kV 均合格，抗干扰能力强。河北储能电站电力通信网关装置
通信网关数据监视功能的使用。使用数据监视功能前，需确保当前配置软件打开的工程与通信网关运行的工程一致，且全局变量中设置的 IP 地址为通信网关的 IP 地址。点击配置软件工具栏中的 “开启数据监视” 按钮，即可启动该功能。功能开启后，配置工具的右侧表视图中会增加实时数据显示窗口。在这个窗口中，会实时展示网关信息点的相关数据，包括全局点 ID、设备 ID、寄存器地址、功能码、值缩放因子、值偏移量、值类型、字节顺序、设备描述、点描述以及实际数值等信息。通过实时数据显示，用户可以直观地了解各信息点的实时状态和数据变化，便于及时发现和排查数据传输过程中可能出现的问题，确保通信网关的数据采集和传输正常可靠。宁夏储能电站电力通信网关规格尺寸连接电源前确保外部回路正确，上电后观察前面板电源指示灯是否点亮。

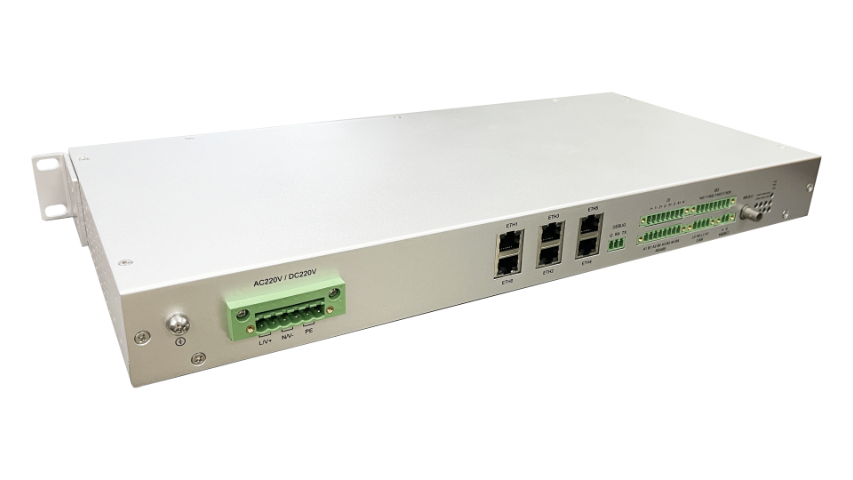

调试接口的端子包括 G、RX、TX，其中 G 为 UART 接口，用于登录 CPU，执行 linux 指令及程序，打印 CPU 输出调试信息，便于技术人员对网关进行调试和故障排查。B 码电口的端子为 A、B，采用 RS485 电平，用于对时功能；B 码光口为选配，光输入的 B 码接口的光模块为 HFBR-2412TZ（820nm/ST 接头）。B 码接口确保网关与其他设备的时间同步，保证数据采集和传输的时间一致性，对于储能电站的协调控制和数据分析具有重要意义，调试接口则为网关的维护和升级提供了便捷的通道。
报文监视功能是工程调试的重要工具，使用前需确保全局变量配置正确。通过通讯管理机配置软件中的报文监视按钮打开工具，加载工程后点击启动按钮，在左侧结构图中点击想要监视的设备或端口，右侧报文显示窗口会显示该设备的报文。黄色报文为网关下发的查询报文，蓝色报文为设备返回的响应报文，右下角通信状态为绿色时表示监视正常。该功能能实时显示报文交互情况，帮助技术人员分析通信过程，定位通信故障，确保网关与其他设备之间的通信正常。安装调试需严格遵守安全规范，高电压环境下需防人员伤害和装置损坏。
数据传输是电力通信网关的重要职责，它肩负着将采集到的数据安全、快速地传输至电力云平台或上级主站系统的使命。在传输方式上，它既支持 4G、5G 等无线通信技术，这种无线方式极大地提高了数据传输的灵活性，尤其适用于一些布线困难的偏远地区或临时用电场所，减少了布线成本和时间。同时，它也保留了有线通信方式，如以太网连接，在对数据传输稳定性要求极高的场景中，有线通信能够提供更可靠的保障。为了确保数据在传输过程中的安全性，网关采用了先进的数据加密技术，防止数据被窃取或篡改，就像给数据穿上了一层坚固的 “铠甲”，让数据在传输的 “旅途” 中万无一失。该网关是数据接入层设备，用于电力与工业现场规约转换，实现不同规约数据采集与转发。河北储能电站电力通信网关装置
配置软件主界面含菜单栏、工具栏、工程树状视图及配置与数据查看窗口。河北储能电站电力通信网关装置

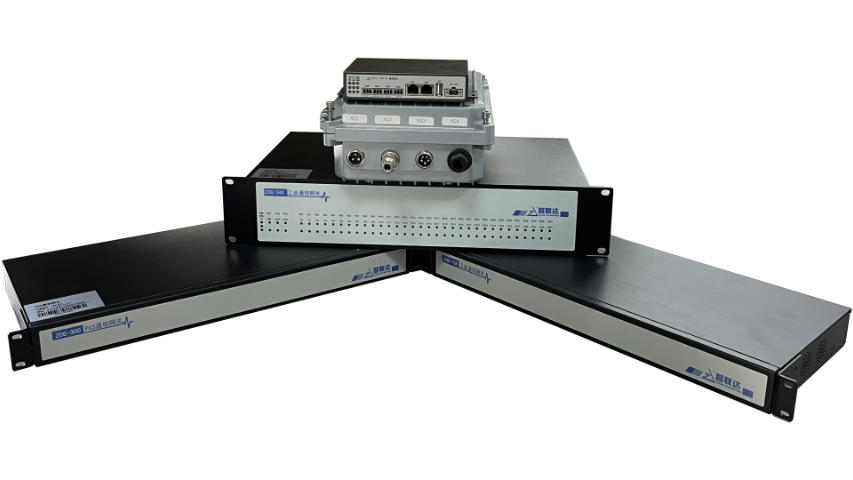

ZCG 系列通信网关作为数据接入层设备，主要应用于电力与工业现场设备的规约转换，能实现不同规约的数据采集与转发，满足电力与工业相关标准与规范。它是厂站与主站之间的通讯桥梁，可将数据从厂站传输到各级调度系统或监控运维平台，实现透明传输。该系列网关用途普遍，可作为物联网网关、规约转换器、前置机、远动机、保护管理机等，在变电站、配电房、发电厂等电力自动化场景大显身手，同时也适用于钢铁、煤炭、石化等行业的自动化场景，为各行业的自动化数据传输提供有力支持。河北储能电站电力通信网关装置
