通信网关数据监视功能的使用。使用数据监视功能前，需确保当前配置软件打开的工程与通信网关运行的工程一致，且全局变量中设置的 IP 地址为通信网关的 IP 地址。点击配置软件工具栏中的 “开启数据监视” 按钮，即可启动该功能。功能开启后，配置工具的右侧表视图中会增加实时数据显示窗口。在这个窗口中，会实时展示网关信息点的相关数据，包括全局点 ID、设备 ID、寄存器地址、功能码、值缩放因子、值偏移量、值类型、字节顺序、设备描述、点描述以及实际数值等信息。通过实时数据显示，用户可以直观地了解各信息点的实时状态和数据变化，便于及时发现和排查数据传输过程中可能出现的问题，确保通信网关的数据采集和传输正常可靠。该网关是数据接入层设备，用于电力与工业现场规约转换，实现不同规约数据采集与转发。浙江PCS电力通信网关哪家好
组态配置工具基本流程：组态配置工具的使用基本流程清晰，首先根据需求点表进行配置工程，然后配置 GOOSE 发布信息和订阅信息，生成 SCL 模型文件，导出模型配置文件和工程配置文件，上传至网关。工程配置流程可参考通信网关组态配置软件使用说明书，按照步骤进行操作。GOOSE 的配置需根据工程配置进行二次配置，通过 ZCGCfg.exe 工具启动配置工具，完成发布和订阅信息的设置。这流程规范了配置操作，确保配置的准确性和一致性，提高了工程配置的效率。浙江PCS电力通信网关哪家好组态配置软件支持 IP 修改、IEDName 修改、配置更新及报文与数据监视功能。
通信网关德安装环境与尺寸要求。安装 ZCG-300 通信网关时，需确保安装现场的机械和电气环境条件符合技术参数要求。应避免灰尘、潮湿、快速温变、电气振动和冲击、强电磁场等极端条件，以保证设备的正常运行和使用寿命。设备的尺寸为 440×205×44mm，安装时需根据第 4 章中的结构尺寸图进行操作，确保有足够的安装的空间，且安装位置便于接线和维护。合理的安装环境和正确的安装尺寸是设备稳定运行的基础，能减少环境因素对设备的影响。
ZCG-300 PCS 通信网关是南京智联达科技有限公司针对性开发的产品，旨在解决大规模储能电站中 PCS 的通信协议转换问题。新能源大规模开发利用受限于发电的波动性和间歇性，而电池储能系统能发挥负荷调节等功能，在新能源发电电源出口侧安装储能电站可平抑功率波动。但大规模储能电站 PCS 数量多，存在不同通信协议与电网系统的通信问题，相关技术规范要求 PCS 支持 IEC61850 GOOSE 快速协议以实现与储能协调控制器的快速通信。ZCG-300 通信网关应运而生，可将 PCS 的数据通过 CAN 协议、Modbus RTU/TCP 等转换为 GOOSE 协议，还支持转换为 IEC61850 MMS 协议和 IEC104 协议，既能一对一协议转换，也能多对一转换，单集装箱部署一台即可满足需求。数据监视需工程一致且 IP 正确，开启后右侧表视图显示信息点实时数据。
ZCG-300 通信网关设有 4 个 RS485 接口和 2 个 CAN 接口。RS485 接口的端子包括 A1、B1、A2、B2、A3、B3、A4、B4，分别对应 4 路 RS485 接口的 DATA + 和 DATA-，采用差分传输方式，共模电压范围 - 7~+12V，适用于远距离、多节点的通信。CAN 接口的端子为 H1、L1、H2、L2，对应 2 路 CAN 接口的高位和低位数据线，采用差分传输方式，共模电压范围 - 2~+7V，适合在电磁干扰较强的环境中使用。这些接口为网关与 PCS 等设备的下行通信提供了可靠的物理连接，确保数据传输的稳定性。导出设备模板可将端口设备保存为模板，导入模板便于快速构建新项目工程。云南ZCG-125电力通信网关技术参数

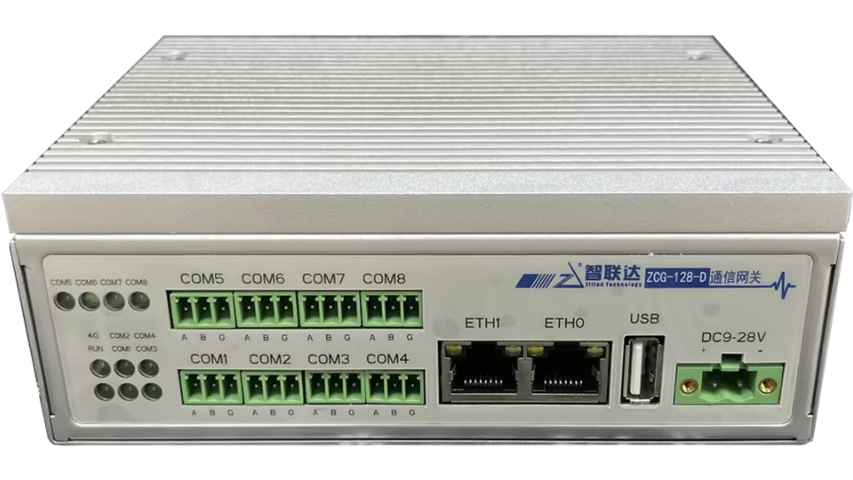

ZCG-128 结构尺寸 440×205×44mm，128-D 为 152×115×43.3mm，安装灵活。浙江PCS电力通信网关哪家好
在线调试是 ZCG-300 通信网关组态通信配置软件的重要模块，为网关的安装、调试和维护提供了便利。该功能支持网关通信连接、程序和配置更新、报文抓包分析和数据实时查看等。技术人员可通过在线调试实时了解网关的通信状态，及时发现并解决通信故障。报文抓包分析能帮助定位协议交互中的问题，数据实时查看可直观掌握数据传输情况，程序和配置更新功能则方便对网关进行远程升级和参数调整，确保网关始终处于良好工作状态，保障储能电站通信系统的稳定运行。浙江PCS电力通信网关哪家好
南京智联达科技有限公司汇集了大量的优秀人才，集企业奇思，创经济奇迹，一群有梦想有朝气的团队不断在前进的道路上开创新天地，绘画新蓝图，在江苏省等地区的仪器仪表中始终保持良好的信誉，信奉着“争取每一个客户不容易，失去每一个用户很简单”的理念，市场是企业的方向，质量是企业的生命，在公司有效方针的领导下，全体上下，团结一致，共同进退，齐心协力把各方面工作做得更好，努力开创工作的新局面，公司的新高度，未来南京智联达科技供应和您一起奔向更美好的未来，即使现在有一点小小的成绩，也不足以骄傲，过去的种种都已成为昨日我们只有总结经验，才能继续上路，让我们一起点燃新的希望，放飞新的梦想！
